概述

噪聲異物檢測係統 電磁式振動台

勤卓品牌電磁式振動台(又稱之為電動振動試驗係統)係統主要應用於航天、航空、兵器、船舶、汽車、通訊、家電、電子、科研院校等領域。是在實驗室內反映被測件在運輸和實際工作環境中對振動環境變化的適應性,暴露產品的缺陷,是新產品研製、樣機試驗、產品合格鑒定試驗全過程重要試驗手段。總而言之,本係列的電磁式振動台,就是尋找產品的破壞點(故障點)。

當前位置:首頁 / 產品中心 / 噪聲異物檢測係統 電磁式振動台

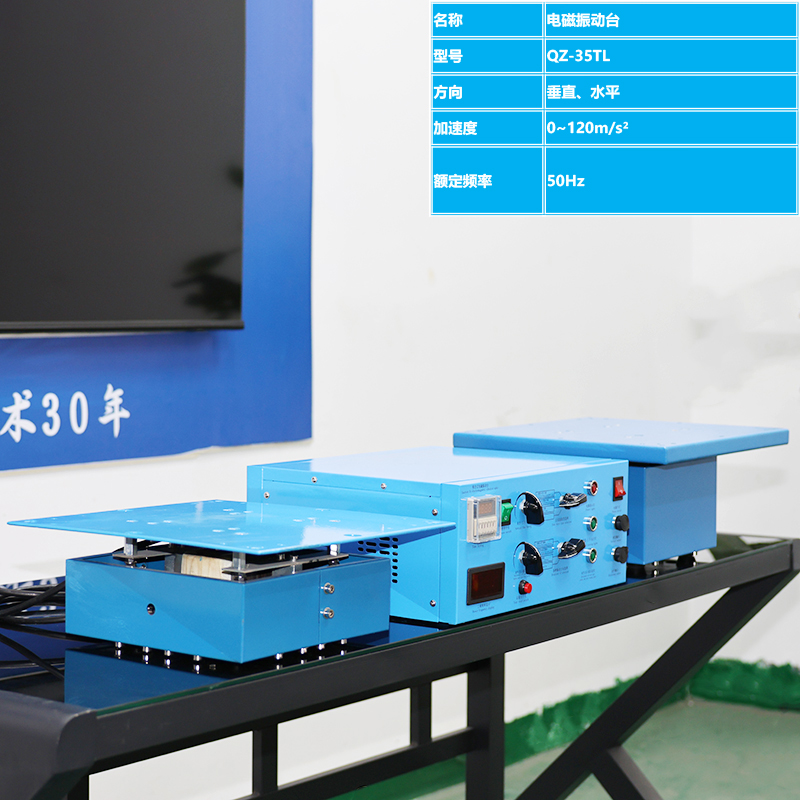

噪聲異物檢測係統 電磁式振動台

勤卓品牌電磁式振動台(又稱之為電動振動試驗係統)係統主要應用於航天、航空、兵器、船舶、汽車、通訊、家電、電子、科研院校等領域。是在實驗室內反映被測件在運輸和實際工作環境中對振動環境變化的適應性,暴露產品的缺陷,是新產品研製、樣機試驗、產品合格鑒定試驗全過程重要試驗手段。總而言之,本係列的電磁式振動台,就是尋找產品的破壞點(故障點)。

產品細節

在電工電子產品環境試驗GB/T 2423.10-1995 ,對噪聲異物檢測係統 電磁式振動台按所規定的方法裝上負荷時,振動台和夾具的特性要求有哪些呢?


1. 基本運動基本運動應為時間的正弦函數,樣品的各固定點應基本上同相沿平行直線運動,並符合4.4.的容差要求。


2. 橫向運動垂直於規定軸線任何軸線的檢測點上的最大振幅,當頻率等於或低於500Hz時,不大於規定振幅的 50%,當頻率超過 500 Hz 時,不大於規定振幅的100%。橫向的測量僅需在規定的頻率範圍上進行。在特殊情況下,例如對小樣品,如果有關規範有規定,允許的橫向運動的振幅不大於 25%。


電磁式振動台


在某些情況下,對於大樣品或對於較高的試驗頻率,要達到上述要求可能是困難的。在這樣的情況下,有關規範要指出下述二條中的那一條適用。

a)應在報告中指明並記錄超過上述規定的任何橫向運動;


b)橫向運動不監控。

 失真加速度波形失真的測量應在基準點上進行,應覆蓋到5000Hz或驅動頻率的五倍,並采用其中的較高者。按第3章的規定,失真度不應超過25%。在某些情況下,要達到上述要求是不可能的,在這種情況下,如果基頻控製信號的加速度振幅被恢複到規定的值,例如使用跟蹤濾波器,則可以容許失真度超過25%。


對大的或複雜的樣品,在頻率範圍內的某些部分上,若所規定的失真要求不能被滿足,而且使用跟蹤濾波器也不現實時,則就不需要恢複加速度振幅,但應指明失真並記錄在報告中(見 A2.2)。不管是否使用跟蹤濾波器,有關規範可以要求記下如上述所規定的失真及其受影響的頻率範圍(見A2.2)。



4. 振幅容差在所要求軸線上的檢測點和基準點上的實際振幅應等於所規定的值,並應在下列容差範圍內。這些容差包括儀器誤差。

 基準點

基準點上控製信號的容差:士15%(見A2.3)

有關規範應指明是采用單點控製,還是采用多點控製。如果采用多點控製,應說明是將各檢測點上信號的平均值控製到所規定的值,還是將所選擇的一個點上的信號控製到所規定的值(見A2.3)。

 檢測點

在每一檢測點上:

當頻率低於或等於500Hz時:  士25%;

當頻率超過500Hz時:    士50%

在某些情況下,例如對低頻或大樣品的某些頻率要達到上述要求可能是困難的,應當在規範中規定一個較寬的容差或規定另一種可選擇的評價方法。



 頻率容差

低於或等於0.25Hz時  士0.05 Hz;

從0.25 Hz~5 Hz時:  士20%;

從5 Hz~50 Hz時:  士1%;

超過50Hz時:  士2%。

在比較耐久試驗前後的危險頻率時(見8.1),即在振動響應檢查期間,應采用下列容差:

低於或等於0.5Hz時:     士0.05 Hz;

0.5 Hz~5 Hz時:   士10%;

5 Hz~100 Hz 時:  士0.5 Hz;

 掃頻

噪聲異物檢測係統 電磁式振動台掃頻應是連續的,且頻率應隨時間按指數規律變化(見A4.3)掃頻的速率應為每分鍾一個倍頻程,其容差為士10%。


【APTT型係列/5000Hz】

NO

APTT

型號

振動方式/頻率Hz

方向:四度一體機

控製模式:同一台麵一體機

尺寸CM

總高cm

承重kg

振幅mm

加速度

時間:

6

APTT型

正弦+

隨機波

頻率

600Hz

QZ-50APTT

[隨機波+正弦波]

■隨機波 +

正弦(同P.W.T型功能)

■調率:0Hz-5000Hz

含:振動台控製分析係統

方向模式:隨機波

1個

APTT型

正弦+

隨機波

控製箱

50*50

35cm

出貨

100kg

0-5mm

0-20g

時間:

0秒到

135年

單位:秒

7


QZ-75APTT


■同一台麵



75*75










同時+個別+連續













四度一體機













(垂直)+(水平)











關閉
關閉
